Conas an Hook Díon Gréine Ceart a Roghnú Bunaithe ar Chineál Tíleanna: Treoir faoi Thionól Innealtóireachta do Shuiteálaithe Gréine, Conraitheoirí EPC, agus Foirne Soláthair

Cén Fáth Is Cinneadh Criticiúil Innealtóireachta Roghnú Hook Díon Gréine

Roghnú an ceartduán díon gréinele haghaidh a córas gléasta gréine díon tíleannaní mionchinneadh crua-earraí é - cinneann sé go díreach cobhsaíocht struchtúrach, sláine uiscedhíonach, éifeachtúlacht suiteála, agus iontaofacht sócmhainní fadtéarmacha. I dtionscadail díon tráchtála agus tionsclaíocha, bhí drochmheaitseáil annhook díon le haghaidh gléasta gréine díon tílis féidir go dtiocfadh tíleanna scáinte, dul isteach uisce, teip ardaithe faoi ualaí gaoithe, agus athoibriú costasach a chuireann isteach ar amlínte tionscadail agus ar nochtadh baránta.

Murab ionann agus díonta miotail nó díonta coincréit chomhréidh, athraíonn díonta tíl go mór i gcéimseata, tiús, brittleness, iompar aistrithe ualaigh, agus srianta suiteála. Tá cur chuige hook uilíoch lochtach go teicniúil. Éilíonn an modh ceart céimseata crúcaí, inchoigeartaithe airde, dearadh bonnphláta, agus grád ábhair a mheaitseáil leis an gcineál tíl sonrach agus an struchtúr rafter faoina bhun.

Soláthraíonn an treoir theicniúil seo creat struchtúrtha chun an ceart a roghnúduán díon gréinebunaithe ar an gcineál tíl. Comhtháthaíonn sé meicnic dín, cúinsí ualaigh struchtúracha, feidhmíocht ábhartha, agus réaltachtaí praiticiúla suiteála. Is é an cuspóir tacú le foirne innealtóireachta, bainisteoirí soláthair, agus comhtháthóirí córais gléasta gréine chun cinntí a dhéanamh bunaithe ar shonraí a laghdaíonn riosca agus a fheabhsaíonn brabúsacht an tionscadail.

1. Cén Fáth Is Cinneadh Struchtúrtha é Roghnú Hook Díon Gréine, Ní hamháin Rogha Comhpháirte

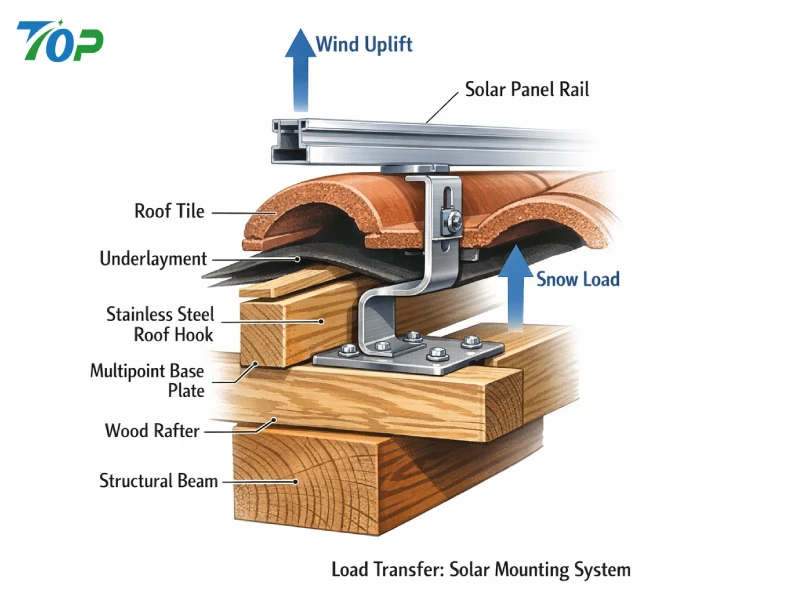

I suiteáil gréine díon tíl, feidhmíonn an duán dín mar phríomh-chomhéadan struchtúrach idir an iarnród gléasta fótavoltach agus rachtaí ualachiompartha an fhoirgnimh. Tá an cosán ualaigh mar seo a leanas:

• Modúl gréine → iarnród gléasta → hook dín → rafter struchtúrach → struchtúr tógála

Tá an tíl féinnach bhfuileilimint struchtúrach ualachiompartha. Tá an chuid is mó de tíleanna cré, coincréit agus sclátaí deartha go príomha le haghaidh aimsirdhíonta, ní le haghaidh ualaí meicniúla tiubhaithe. Nuair agléasta gréine le haghaidh díon tílTá an córas suiteáilte, ní mór don hook ualaí a aistriú go díreach isteach i rachtaí agus an iomarca strus a sheachaint ar na tíleanna máguaird.

Ó thaobh na hinnealtóireachta de, caithfidh an duán seasamh leis:

• Ualach marbh (modúil + ráillí + crua-earraí gléasta)
• Ardú gaoithe agus ualaí súchán
• Ualaí sneachta (má bhaineann)
• Strus leathnú teirmeach
• Tuirse dinimiciúil thar 25+ bliain

Leagann caighdeáin struchtúracha idirnáisiúnta ar nós ASCE 7 (Cumann Meiriceánach na nInnealtóirí Sibhialta, 2022) béim ar nach mór córais gréine díon a mheas le haghaidh ualaí gaoithe ag smaoineamh ar airde foirgnimh, catagóir nochta, agus luas gaoithe áitiúil. Dá bhrí sin ní mór crúcaí dín a roghnú a bhfuil a ndóthain acmhainne ualachiompartha agus sonraí feidhmíochta tástála acu.

Má dhéantar neamhaird de na réaltachtaí struchtúracha seo méadaítear an baol:

• Scoilteadh tíl mar gheall ar an tiúchan ualach pointe
• Dífhoirmiúchán Hook faoi ardú
• Tarraingt amach ceanglóir ó rachtaí róbheag
• Cur isteach uisce mar gheall ar imréiteach míchuí tíl

Dá bhrí sin, ag roghnú aHook díon cruach dhosmáltaní bhaineann sé le frithsheasmhacht in aghaidh creimthe amháin – baineann sé le comhoiriúnacht struchtúrach leis an gcóras dín a chinntiú.

2. Tuiscint a fháil ar Chineálacha Tíleanna Coitianta a Úsáidtear i dTionscadail Ghréine

Éilíonn céimseataí tíl éagsúla go bunúsach difriúilduán díon gréinecumraíochtaí. Anseo thíos tá miondealú teicniúil ar na cineálacha coitianta díon tíl a bhíonn i dtionscadail gréine cónaithe, tráchtála agus tionsclaíocha éadroma.

2.1 Díon Tíleanna Coincréite Maol

Úsáidtear tíleanna coincréite cothrom go forleathan san Eoraip, san Astráil, agus i gcodanna den Áise. De ghnáth bíonn idir 10-15 mm ar tiús acu agus tá próifílí comhghlasa forluiteacha acu.

Tréithe Struchtúracha:

• Neart comhbhrúiteach sách ard
• Brittleness measartha
• Próifíl dromchla comhréidh aonfhoirmeach
• Spásáil tíl ingearach seasta

Igléasta gréine le haghaidh díon tíl cothromiarratais, is é an príomhdhúshlán dearadh ná a chinntiú go bhfuil imréiteach leordhóthanach idir an lámh hook agus an taobh thíos den tíl. Mura leor airde an hook, socróidh an tíl go díreach ar an hook, ag cruthú pointí strus tiubhaithe.

Breithnithe molta:

• Hook díon inchoigeartaithe-airde
• Pláta bonn leathan le haghaidh ancaireachta rafter
• Imréiteach tíl íosta 3-5 mm

2.2 Díon Tíleanna Cuartha Spáinnis/Rómhánach

Tá próifíl thonnta ag tíleanna Spáinneacha nó Rómhánacha le cuair dhronnacha agus chuasacha ailtéarnacha. Tá na tíleanna seo coitianta i climates na Meánmhara agus foirgnimh chónaithe ard-deireadh.

Dúshláin Innealtóireachta:

• Teagmháil dromchla neamh-árasán
• Airde tíl athraitheach
• Spás suiteála teoranta idir cuair
• Riosca briste níos airde le linn ardaithe

Le haghaidhgléasta gréine le haghaidh díon tíl Spáinneach, is minic a bhíonn hook árasán caighdeánach mí-oiriúnach. Caithfidh:

• Raon coigeartaithe ingearach leathnaithe
• Lámh uachtair caol le luí faoi tíl cuartha
• Fritháireamh cliathánach optamaithe chun ailíniú le rafter

Is minic go mbíonn suíocháin míchuí agus nochtadh cosán uisce mar thoradh ar mhainneachtain céimseata cuaire a mheaitseáil.

2.3 Díon Tíleanna Slinnte

Is ábhar dín cloiche nádúrtha é sclátaí ar a dtugtar marthanacht agus aeistéitic ach tá sé thar a bheith brittle faoi luchtú pointe.

Príomhghnéithe:

• Caoinfhulaingt íseal le haghaidh strus druileála
• Tiús tíl tanaí
• Costas athsholáthair ard

Igléasadh gréine le haghaidh díon sclátaíis minic a bhíonn gá le suiteálacha, crúcaí ultra-tanaí nó córais splancála speisialaithe. Is féidir le tógáil míchuí tíleanna sclátaí a bheith ina chúis le micrea-bhriseadh dofheicthe a iomadaíonn níos déanaí faoi thimthriall teirmeach.

Toisc go bhfuil neart flexural íosta ag sclátaí, ní mór ailíniú an phláta bonn a bheith beacht chun aistriú chasmhóiminte go dtí an dromchla tíl a sheachaint.

2.4 Díon Tíleanna Cré

Tá tíleanna cré lightweight ach an-brittle. Léiríonn siad friotaíocht maith aimsire ach tá athléimneacht struchtúrach teoranta in aghaidh ualach tiubhaithe.

Rioscaí coitianta icórais gléasta gréine díon tíleannaúsáid tíleanna cré san áireamh:

• Cnagadh mar gheall ar ró-ghéarú
• Téann uisce isteach mura ndéantar na tíleanna a athshuí i gceart
• Spásáil míchothrom tíleanna a dhéanann difear do shocrúchán duán

Inchoigeartaithehook díon le haghaidh díon tílle lámh íochtair threisithe agus tá imréiteach beacht tíl riachtanach.

2.5 Díon Scaine Asfalt (Tagairt Chomparáideach)

Cé nach córas tíl é, is minic a dhéantar comparáid idir shingles asfalt agus díonta tíl. In iarratais sceana, úsáidtear L-chosa le splancadh de ghnáth in ionad crúcaí tíl traidisiúnta.

Tá an t-idirdhealú seo ríthábhachtach. Má dhéantar iarracht crúcaí dín tíl a úsáid ar chórais scaineagán – nó a mhalairt – cuireann sé sin isteach ar shláine an uiscedhíonta agus sáraítear cleachtais suiteála caighdeánacha (An Chomhairle um Chóid Idirnáisiúnta, 2021).

3. Croíchritéir Innealtóireachta chun an Hook Díon Gréine Ceart a Roghnú

Nuair a roghnaítear amonaróir hook díon gréinenó measúnú a dhéanamh ar mhúnlaí duán, ba cheart go ndéanfadh foirne soláthair agus innealtóireachta measúnú ar na cúig ghné theicniúla seo a leanas.

3.1 Airde Hook agus Raon Inchoigeartaithe

Athraíonn tiús tíleanna agus airde forluí ar fud na monaróirí agus na réigiún. Tá baol ann go mbeidh imréiteach neamhleor nó bearna iomarcach i gceist le duán neamh-inchoigeartaithe a chuireann isteach ar aistriú ualaigh.

Cleachtas is fearr:

• Inchoigeartaithe ingearach ≥ 30–50 mm
• Bearna imréitigh chun comhbhrú tíl dhíreach a chosc
• Comhoiriúnacht le córais choiteanna iarnróid

Feabhsaíonn inchoigeartaithe solúbthacht réimse agus laghdaítear an gá atá le ilfhardail SKU.

3.2 Dearadh Bonnphláta agus Dáileadh Ualach

Tá an pláta bonn ar ancaire an duán go dtí an rafter. Méadaíonn bonn caol nó tanaí tiúchan strus an ceanglóir agus laghdaíonn sé friotaíocht tarraingt amach.

De réir taighde ceanglóir struchtúrach (Comhairle Adhmaid Mheiriceá, 2018), braitheann an cumas tarraingt siar ar dhoimhneacht leabaithe agus dlús adhmaid. Dá bhrí sin:

• Tiús pláta bonn ≥ cruach dhosmálta 4-5 mm
• Íosmhéid dhá cheangail struchtúracha
• Comhlíonadh achar imeall

3.3 Grád Ábhar agus Friotaíocht Creimthe

An chuid is mó préimhecrúcaí díon cruach dhosmáltaúsáid SUS304 nó SUS316.

• SUS304: Oiriúnach do thimpeallachtaí intíre
• SUS316: Molta do réigiúin chósta nó ard-salandachta

Laghdaíonn creimeadh neart trasghearrtha le himeacht ama. Maidir le córais saoil dearaidh 25 bliana, ní mór go mbeadh an rogha ábhar ag teacht leis an gcatagóir nochta don chomhshaol (ISO 9223).

3.4 Comhtháthú Uiscedhíonach

Cruthaíonn ardú tíl nochtadh sealadach an underlayment. Méadaíonn athshuíomh míchuí nó splancadh in easnamh ar an riosca sceite.

Cleachtas is fearr:

• Ceapa séalaithe EPDM
• Splancadh comhoiriúnach nuair is gá
• Bearradh tíl in ionad fórsa iomarcach

3.5 Comhoiriúnacht le Leagan Amach Rafter

Tá srianadh ar shocrúchán duán ag spásáil rafter, go hiondúil 400-600 mm. Mura gceadaíonn céimseata crúcaí fritháireamh cliathánach, éiríonn an tsuiteáil mí-éifeachtach agus cuirtear i gcontúirt ó thaobh struchtúir de.

Castaduán díon gréineIonchorpraíonn dearaí inchoigeartaithe cliathánach chun ailíniú le baill struchtúracha gan béim a chur ar tíleanna.

4. Anailís Riosca: Iarmhairtí Roghnú Mícheart Hook Díon

Míchuídíon tíl gléasta gréineméaduithe ar roghnú comhpháirteanna:

• Am suiteála 15–30%
• Dramhaíl ábhar de bharr tíleanna briste
• Nochtadh barántas le haghaidh éileamh sceite
• Dliteanas struchtúrach faoi imeachtaí ardaithe gaoithe

Tá teipeanna gaoithe-spreagtha doiciméadaithe i gcórais gréine ar an díon áit ar baineadh úsáid as modhanna neamhleor astaithe (Kopp et al., 2012). Cé gur minic a thugtar aird phríomhúil ar mhodúil, is minic a chinneann crua-earraí ceangaltáin inmharthanacht an chórais.

Maidir le foirne soláthair, ní mór maolú riosca a chur san áireamh sa chostas suiteáilte iomlán – ní hamháin praghas aonaid crua-earraí.

5. Nithe ​​Straitéiseacha Soláthair do Thionscadail Tráchtála

I gcás tionscadal tráchtála ilshuíomh, déantar caighdeánú agléasta gréine le haghaidh díon tílfeabhsaíonn réiteach:

• Rialú fardail
• Éifeachtúlacht oiliúna suiteála
• Comhsheasmhacht dearbhaithe cáilíochta
• Intuarthacht cothabhála fadtéarmach

Mar sin féin, ní féidir le caighdeánú comhoiriúnacht innealtóireachta a shárú. Is é an cur chuige ceart ná monaróir atá in ann:

• Tuarascálacha tástála struchtúracha a sholáthar
• Ag tairiscint dearaí crúca inchoigeartaithe
• Tacaíocht a thabhairt do shaincheapadh le haghaidh céimseataí tíl uathúla
• Comhsheasmhacht bhaisc a sheachadadh le haghaidh orduithe móra

I dtimpeallachtaí soláthair ard-toirte, an ceart a roghnúmonaróir hook díon gréinea thiocfaidh chun bheith ina chinneadh comhpháirtíochta straitéisí seachas ceannach idirbheartaíochta.

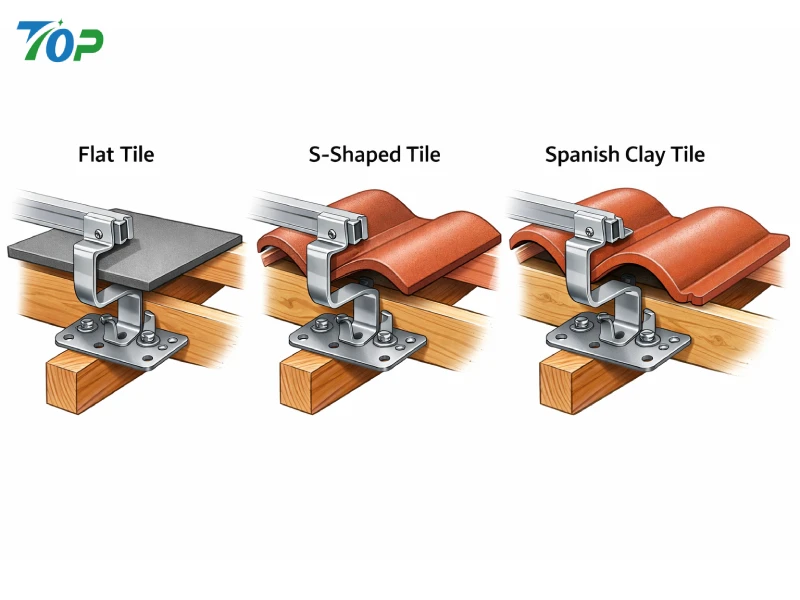

6. Maitrís Roghnúcháin Hook Díon Gréine de réir Cineál Tíleanna

Le haghaidh foirne innealtóireachta a bhainistiú iolrachdíon tíl gléasta gréinetionscadail ar fud na réigiún, cuireann uirlis struchtúrtha comparáide feabhas suntasach ar éifeachtúlacht cinnteoireachta. In ionad a roghnú aduán díon gréinebunaithe ar chuma nó ar phraghas amháin, ní mór don roghnú comhoiriúnacht céimseata, iompar aistrithe ualaigh, nochtadh comhshaoil, agus caoinfhulaingt suiteála a mheas.

Soláthraíonn an mhaitrís thíos creat tagartha praiticiúil chun cineálacha crúcaí a mheaitseáil le catagóirí tíleanna dín. Ba cheart go mbreathnódh bailíochtú innealtóireachta deiridh i gcónaí ar ríomhanna struchtúracha atá sonrach don láithreán i gcomhréir leis na cóid foirgníochta áitiúla.

Cineál Tíleanna	Cumraíocht Hook Molta	Ceanglas Inchoigeartaithe	Grád Ábhar	Leibhéal Riosca Suiteála	Nótaí Innealtóireachta
Tíleanna Coincréite Maol	Hook árasán inchoigeartaithe caighdeánach	30-50 mm coigeartú ingearach	SUS304 (intíre) / SUS316 (cósta)	Meánach	Cinntigh imréiteach tíl ≥3 mm chun strus comhbhrú a chosc
Tíleanna Cuartha Spáinnis/Rómhánach	Hook inchoigeartaithe leathnaithe caol-lámh	50 mm+ raon ingearach	SUS304/SUS316	Ard	Teastaíonn lámh uachtair agus fritháireamh cliathánach atá oiriúnach do chuar
Tíleanna Slinnte	Hook Ultra-tanaí nó córas flashing-chomhtháite	Airde íosta, ailíniú beacht	SUS316 is fearr	An-Ard	Seachain ualach pointe ar scláta; smaoineamh ar chomhtháthú flashing
Tíleanna Cré	Hook inchoigeartaithe lámh íochtair treisithe	30-40 mm	SUS304/SUS316	Ard	Cosc a chur ar ró-ghéarú; choimeád ar bun athshuíomh tíl aonfhoirmeach

Léiríonn an maitrís roghnúcháin seo nach bhfuil aon uilíoch annhook díon le haghaidh díon tíliarratais. Caithfidh gach cumraíocht freagairt do chéimseata tíl agus iompar struchtúrach.

7. Breithnithe Mionsonraithe Innealtóireachta de réir Catagóire Tíleanna

7.1 Díon Tíleanna Coincréite Maol: Cobhsaíocht Struchtúrtha le Imréiteach Rialaithe

Tá córais tíleanna cothroma sách éasca le suiteálaithe i gcomparáid le díonta cuartha nó sclátaí. Mar sin féin, féadann roghnú míchuí airde crúcaí comhbhrú tíl nó éagobhsaíocht ardaithe a ghiniúint fós.

Príomhréimsí fócas innealtóireachta:

• Tiús lámh duán atá leordhóthanach chun seasamh in aghaidh lúbthachta faoi ardú gaoithe
• Leithead an bonnphláta comhoiriúnach le spásáil caighdeánach rafter (400-600 mm)
• Dhá scriúnna aga moille struchtúracha ar a laghad in aghaidh an dubháin
• Comhlíonadh riachtanais ríomh ualach gaoithe ASCE 7

I gcriosanna ardghaoithe, is féidir le fórsaí ardaithe dul thar 2.0 kPa ag brath ar aicmiú criosanna dín (ASCE, 2022). Dá bhrí sin, tá sé ríthábhachtach friotaíocht incheadaithe tarraingt-amach dúntóirí a fhíorú nuair a bhíonn agléasta gréine le haghaidh díon tíl cothrom.

7.2 Díon Tíleanna Spáinnis / Rómhánacha: Cuaire a Bhainistiú agus Aistriú Ualach

Tugann córais tíl cuartha isteach cosáin ualaigh neamhshiméadracha. Caithfidh an hook droichead a dhéanamh idir dromchlaí tíl cuasach agus dronnach gan tiúchan strus a chruthú.

Paraiméadair dearaidh chriticiúla:

• Caoinfhulaingt cuaire lámh uachtair
• Inchoigeartaithe cliathánach d'ailíniú rafter
• Airde ingearach sínte chun buaic-iomairí tíleanna a ghlanadh
• Tástáil struchtúrach faoi choinníollacha luchtaithe eccentric

Toisc go mbíonn rátaí briste níos airde ag tíleanna cuartha go minic le linn na suiteála, roghnaítear inchoigeartaitheduán díon gréinelaghdaítear costais athoibre agus giorraíonn sé na timthriallta suiteála.

7.3 Díon Tíleanna Slinnte: Innealtóireacht Bheachtais agus Maolú Riosca

Éilíonn suiteálacha díon slinne an smacht innealtóireachta is airde. Murab ionann agus cré nó coincréit, ní féidir le sclátaí tionchar ná torc tiubhaithe a fhulaingt.

Le haghaidhgléasadh gréine le haghaidh díon sclátaícórais, smaoinigh:

• Céimseata hook próifíl íseal
• Straitéis réamh-druileála le cosaint membrane uiscedhíonach
• Comhtháthú le splancadh miotail nuair a cheadaítear é
• Úsáid SUS316 creimeadh-resistant chun marthanacht fadtéarmach a chinntiú

Is minic go mbíonn teipeanna folaigh mar thoradh ar earráidí suiteála ar dhíonta sclátaí—micrea-scoilteanna a iomadaíonn de bharr timthriallta reo-leá (An Chomhairle um Chóid Idirnáisiúnta, 2021).

7.4 Díon Tíleanna Cré: Brittleness agus Casmhóiminte a Rialú

Léiríonn tíleanna cré neart teanntachta íseal agus lamháltas lúbthachta teoranta. Tá ró-ghéarú dúntóirí ar cheann de na cúiseanna is coitianta le briseadh.

cleachtais is fearr:

• Uirlisí ceanglóra faoi rialú chasmhóiminte
• Bearradh tíl aonfhoirmeach le haghaidh imréiteach duán
• Dearadh pláta bonn a scaipeann strus
• Amharciniúchadh tar éis tíl a athshuíomh

Roghnú treisitheHook díon cruach dhosmáltafeabhsaíonn sé iontaofacht struchtúrach i gcórais díon cré.

8. Botúin Shuiteála Choitianta a Méadaíonn Riosca Tionscadail

Trasna tráchtáladíon tíl gléasta gréinetionscadail, cuireann na botúin athfhillteacha seo a leanas le róchaiteachas costais agus le dliteanas fadtéarmach:

8.1 Hook Uilíoch a Úsáid do Gach Cineál Tíleanna

Is minic go mbíonn mí-ailíniú agus damáiste tíleanna mar thoradh ar iarracht a dhéanamh caighdeánú a úsáid. Tá gá le réitigh a bhaineann go sonrach le céimseata.

8.2 Neamhaird a thabhairt ar Athrú Crios Ualach Gaoithe

Bíonn fórsaí ardaithe níos airde ag coirnéil dín agus imill. Ní mór go léireodh an spásáil duán aicmiú an limistéir faoi chóid struchtúracha.

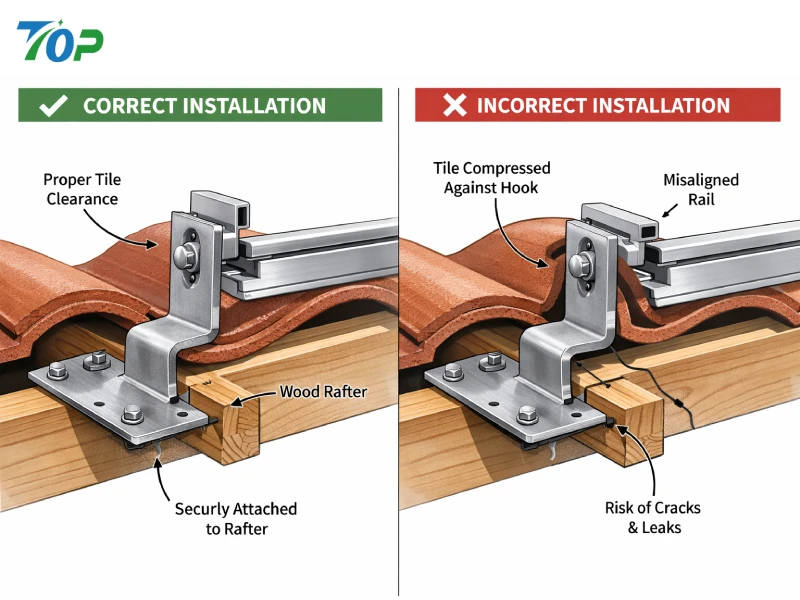

8.3 Imréiteach Tíleanna Neamhleor

Aistrítear teagmháil dhíreach tíleanna-go-duáin ualach isteach in ábhair dín sobhriste, rud a mhéadaíonn an baol briste.

8.4 Doimhneacht Leabaithe Dúntóra Neamhleor

Braitheann cumas tarraingt amach an ceanglóir ar dhoimhneacht an leabaithe agus ar dhlús an adhmaid (Comhairle Adhmaid Mheiriceá, 2018). Laghdaítear lamhálacha sábháilteachta córais má dhéantar tearcmheas ar na paraiméadair seo.

8.5 Teip Cuntas a Dhéanamh as Leathnú Teirmeach

Leathnaíonn ráillí gléasta cruach dhosmálta agus alúmanam ag rátaí éagsúla. D'fhéadfadh dearadh míchuí strus fadtéarmach a thabhairt isteach i naisc hook.

9. Éifeachtúlacht Suiteáil agus Optamú Costas Saothair

Roghnú an ceartmonaróir hook díon gréineis féidir tionchar suntasach a imirt ar éifeachtúlacht suiteála.

Gnéithe a fheabhsaíonn táirgiúlacht réimse:

• Comhpháirteanna inchoigeartaithe réamh-chóimeáilte
• Doiciméadú ualach struchtúrach soiléir
• Comhsheasmhacht baisc le haghaidh orduithe soláthair móra
• Dearadh comhéadan iarnróid comhoiriúnach

Léiríonn staidéir ar tháirgiúlacht tógála go laghdaíonn simpliú suiteála an t-am saothair 10-25% i gcórais athchleachtach (Gould & Joyce, 2014). I bpunainn mhóra gréine díon, bíonn tionchar ábhartha ag coigilteas dá leithéid ar chorrlaigh tionscadail.

10. Fíorú agus Doiciméadúchán Ualach Innealtóireachta

I gcás forbróirí gréine tráchtála agus conraitheoirí EPC, tá doiciméadú riachtanach. A iontaofaduán díon gréineba cheart don soláthraí:

• Tuarascálacha tástála ualaigh mheicniúla
• Deimhnithe ábhair (SUS304 / SUS316)
• Sonraí anailíse eiliminte críochta (má tá siad ar fáil)
• Aicmiú friotaíocht creimeadh
• Taifid inrianaitheachta rialaithe cáilíochta

Léiríonn taighde ar thástáil ualaigh ghaoithe (Kopp et al., 2012) gurb é sláine ceangaltáin an fachtóir teorannach go minic i bhfeidhmíocht an chórais díon. Dá bhrí sin, ní mór roghnú duán a bhailíochtú le fianaise mheicniúil seachas le boinn tuisceana.

11. Anailís Costas-Tairbhe: Thar Phraghas Aonaid

Ba cheart go mbreithneodh cinntí soláthair luach saolré seachas costas aonaid tosaigh. A ar phraghas níos íslehook díon le haghaidh díon tíld’fhéadfadh an méid seo a leanas a bheith mar thoradh ar easpa inchoigeartaithe nó deimhniú struchtúrach:

• Costais athsholáthair tíl níos airde
• Fad suiteála leathnaithe
• Díospóidí árachais tar éis imeachtaí aimsire
• Iontaofacht fhadtéarmach laghdaithe

Áirítear le cur chuige costais iomlán:

• Costas ábhair
• Costas saothair
• Costas maolaithe riosca
• Nochtadh bharántas
• Intuarthacht cothabhála

Nuair a dhéantar measúnú iomlánaíoch air, déantar innealtóireacht inchoigeartaitheduán díon gréineis minic a thugann córais toradh níos fearr ar infheistíocht thar punanna móra tráchtála.

12. Conas an Monaróir Hook Díon Gréine Ceart a Roghnaigh do Thionscadail ar Mhórscála

I bhforbairt gréine díon tráchtála agus bunaithe ar phunann, roghnaíonn amonaróir hook díon gréineis cinneadh straitéiseach innealtóireachta agus bainistíochta riosca é. Bíonn tionchar díreach ag cumas dearaidh an mhonaróra, rialú táirgeachta, agus trédhearcacht doiciméadúcháin ar éifeachtúlacht suiteála, ar iontaofacht struchtúrach, agus ar fheidhmíocht sócmhainní fadtéarmacha.

Seachas praghas agus am seachadta a mheas, ba cheart go ndéanfadh foirne soláthair agus innealtóireachta measúnú ar na gnéithe seo a leanas agus iad á bhfoinsiúduán díon gréinecórais le haghaidh tionscadal gléasta gréine díon tíl.

12.1 Inniúlacht Innealtóireachta agus Bailíochtú Struchtúrtha

Ba cheart go soláthródh monaróir cáilithe sonraí bailíochtaithe meicniúla a thaispeánann cumas ualachiompartha faoi dhálaí insamhlaithe ardaithe gaoithe agus brú anuas.

Príomhcháipéisí le hiarraidh:

• Tuarascálacha tástála ualach statach
• Deimhniú neart teanntachta ábhar
• Doiciméadú anailíse eiliminte críochta (FEA).
• Bailíochtú comhoiriúnachta ceanglóir
• Aicmiú friotaíochta creimthe faoi ISO 9223

Is minic gurb iad córais ceangaltáin an nasc is laige i suiteálacha gréine ar an díon. Deimhníonn taighde innealtóireachta gaoithe nach mór córais atá suite ar an díon a mheas mar chomhthionóil struchtúracha comhtháite seachas mar chomhpháirteanna iargúlta (Kopp et al., 2012). Tugann soláthróir nach bhfuil in ann fianaise tástála doiciméadaithe a sholáthar riosca tionscadail inseachanta isteach.

12.2 Cáilíocht agus Inrianaitheacht Ábhar

An chuid is mó ardfheidhmíochtacrúcaí díon cruach dhosmáltaa mhonaraítear as cruach dhosmálta SUS304 nó SUS316. Mar sin féin, ní leor grád ábhair amháin; tá inrianaitheacht agus comhsheasmhacht chomh tábhachtach céanna.

Maidir le soláthar ar scála punainne, ba cheart go n-áireodh córais rialaithe cáilíochta:

• Deimhniú ábhar leibhéal bhaisc
• Cigireacht lamháltais toisí
• Seiceálacha comhsheasmhachta bailchríoch dromchla
• Cigireacht sláine táthú (má bhaineann)

Laghdaíonn creimeadh limistéar trasghearrtha éifeachtach agus neart struchtúrach le himeacht ama. Maidir le réigiúin chósta nó ard-taise, moltar go tipiciúil SUS316 chun marthanacht dearaidh 25 bliana a choinneáil.

12.3 Inchoigeartaithe agus Optamú SKU

Laghdaíonn monaróirí a thairgeann dearaí modúlacha crúcaí inchoigeartaithe castacht fardail. In ionad stocáil samhlacha il airde seasta, inchoigeartaithehook díon le haghaidh díon tílis féidir le córais tíleanna cothroma, cré agus cuaire measartha a chlúdach.

Feabhsaíonn an tsolúbthacht seo:

• Éifeachtúlacht stórais
• Inoiriúnaitheacht suiteála
• Modhnuithe réimse laghdaithe
• Timthriallta soláthair níos tapúla

Ó thaobh costais saolré de, is minic a sholáthraíonn córais duán inoiriúnaithe luach fadtéarmach níos airde i gcomparáid le roghanna céimseata seasta ar chostas íseal.

12.4 Cumas Táirgthe agus Cobhsaíocht an tSoláthair

Éilíonn punanna gréine tráchtála móra sceidil seachadta comhsheasmhacha. Is féidir le cur isteach ar sholáthar crua-earraí gléasta moill a chur ar chriúnna suiteála agus cur isteach ar amlínte coimisiúnaithe.

A iontaofagléasta gréine le haghaidh díon tílba cheart go léireodh an soláthróir:

• Línte táirgeachta Inscálaithe
• Trédhearcacht am luaidhe
• Cumas loighistic easpórtála
• Atrialltacht tríthoiseach comhsheasmhach

Tá an chomhsheasmhacht thar a bheith tábhachtach mar go bhféadfadh éagsúlacht toise in airde crúcaí nó ailíniú pláta bonn a bheith ina chúis le mí-ailíniú iarnróid thar réisí fada dín.

13. Samhail Chomhoibrithe Innealtóireachta le haghaidh Suiteálacha Tráchtála

Maidir le punanna díon tráchtála agus ilfhoirgníochta, tá comhoibriú idir an suiteálaí agus anmonaróir hook díon gréineBa chóir go dtarlódh sé roimh bhille ábhar a thabhairt chun críche.

Cuimsíonn sreabhadh oibre optamaithe de ghnáth:

1. Athbhreithniú ar dhoiciméadú struchtúr díon
2. Aithint cineál tíl agus tomhas tiús
3. Ríomh ualach gaoithe agus sneachta de réir an chóid áitiúil
4. Pleanáil leagan amach spásála hook
5. Sonraíocht ceanglóir struchtúrach
6. Fíorú fréamhshamhail (má theastaíonn)

Laghdaítear orduithe athraithe agus coigeartuithe réimse nuair a dhéantar na céimeanna seo a chomhtháthú le linn na réamhthógála. De réir ASCE 7 (2022), ní mór do chórais díonta brú ardaithe gaoithe a bhaineann go sonrach leis an gcrios a chur san áireamh. Cinntíonn ionchur innealtóireachta ag céim an cheangail comhlíonadh agus feabhsaíonn sé athléimneacht struchtúrach.

14. Breithnithe Feidhmíochta Fadtéarmacha maidir le Gléasta Gréine Gréine Díon Tíleanna

Agus meastóireacht á déanamhduán díon gréinecórais, tá iontaofacht fhadtéarmach chomh tábhachtach le feidhmíocht suiteála tosaigh.

14.1 Leathnú Teirmeach agus Tuirse

De ghnáth is alúmanam iad ráillí gléasta gréine, agus is cruach dhosmálta iad na crúcaí. Tugann leathnú difreálach idir ábhair strus timthriallach isteach ag pointí nasctha. Thar shaol seirbhíse 25 bliana, éiríonn friotaíocht tuirse ábhartha.

14.2 Aicmiú Timpeallachta Creimthe

Déanann ISO 9223 leibhéil chreimneachta atmaisféaracha a chatagóiriú. Teastaíonn ábhair níos airde resistant creimeadh ó thimpeallachtaí cósta (catagóirí C4–C5). I gcásanna den sórt sin, moltar SUS316 chun creimeadh pitting a chosc.

14.3 Inrochtaineacht Cothabhála

Ba cheart go gceadódh crúcaí rochtain iniúchta gan an modúl iomlán a bhaint. Feabhsaíonn dearadh cothabhála éifeachtach cobhsaíocht oibríochta fadtéarmach.

15. Ceisteanna Coitianta Maidir le Hooks Díon Gréine

15.1 An féidir le dubhán díon gréine amháin gach cineál tíl a fheistiú?

Ní hionann céimseata tíl go suntasach. Is féidir le dearaí inchoigeartaithe ilchatagóirí tíl a chlúdach, ach is minic go dteastaíonn cumraíochtaí speisialaithe de dhíth ar sclátaí agus tíleanna Spáinneacha an-cuartha.

15.2 Conas a thomhaisim airde na tíl sula roghnaítear duán?

Tomhais tiús tíl iomlán agus airde forluí. A chinntiú go soláthraíonn airde an hook roghnaithe imréiteach leordhóthanach gan an dromchla tíl a chomhbhrú.

15.3 Cén t-ábhar is fearr le haghaidh gléasta gréine díon tíl cois cósta?

Moltar cruach dhosmálta SUS316 do thimpeallachtaí ard-salandachta nó mara mar gheall ar fhriotaíocht creimeadh feabhsaithe.

15.4 Cé mhéad crúca dín atá ag teastáil in aghaidh na cileavata?

Braitheann cainníocht Hook ar aicmiú crios gaoithe, méid modúil, agus réise iarnróid. Ní mór do ríomhanna struchtúracha critéir ualaigh ASCE 7 a leanúint.

15.5 An dteastaíonn splancadh le crúcaí díon gréine?

I roinnt córas díon tíl, moltar flashing nó comhtháthú membrane uiscedhíonach chun cosc ​​​​a chur ar sceitheadh ​​​​fadtéarmach a fheabhsú.

15.6 Cad is cúis le scoilteadh tíl le linn na suiteála?

I measc na gcúiseanna coitianta tá imréiteach neamhleor, ró-ghéarú, teicníc ardaithe míchuí, agus dáileadh ualaigh míchothrom.

15.7 Conas is féidir an t-am suiteála a laghdú?

Trí úsáid a bhaint as crúcaí réamh-chóimeáilte inchoigeartaithe agus comhéadain iarnróid chaighdeánaithe feabhsaítear éifeachtacht suiteála go suntasach.

16. Conclúid Straitéiseach: Tiomáineann Beachtas Innealtóireachta Brabúsacht Tionscadail

Roghnú an ceartduán díon gréinele haghaidh acóras gléasta gréine díon tíleannais cinneadh iltoiseach innealtóireachta é. Ní mór céimseata tíl, iompar aistrithe ualaigh, timpeallacht creimeadh, agus sreabhadh oibre suiteála a mheas le chéile.

Maidir le tionscadail ar scála tráchtála, cinneann an córas ceangaltáin:

• Comhlíonadh struchtúrach
• Táirgiúlacht suiteála
• Nochtadh bharántas
• Costas cothabhála saolré
• Iontaofacht ag leibhéal punainne

A inchoigeartaithe dea-dhearthahook díon le haghaidh díon tíllaghdaíonn iarratais neamhchinnteacht réimse, feabhsaíonn sé dáileadh ualaigh, agus feabhsaíonn sé sláine uiscedhíonach. Nuair a fhaigheann siad tacaíocht ó bhailíochtú struchtúrach doiciméadaithe agus comhsheasmhacht táirgeachta, soláthraíonn córais den sórt sin cobhsaíocht fhadtéarmach agus buntáistí costais intomhaiste.

Is ionann beachtas innealtóireachta ag an leibhéal ceangaltáin agus corrlaigh tionscadail feabhsaithe agus riosca oibriúcháin laghdaithe. Do shuiteálaithe, conraitheoirí EPC, agus foirne soláthair a bhainistiú punanna gréine díon tíl, ag roghnú an ceartmonaróir hook díon gréinení cinneadh foinsithe amháin é—is straitéis struchtúrach é.

Tagairtí

• Cumann Meiriceánach na nInnealtóirí Sibhialta. (2022).Íoslódálacha dearaidh agus critéir ghaolmhara le haghaidh foirgneamh agus struchtúr eile (ASCE/SEI 7-22). ASCE.
• Comhairle Adhmaid Mheiriceá. (2018).Sonraíocht dearaidh náisiúnta le haghaidh tógála adhmaid (NDS). Comhairle Adhmaid Mheiriceá.
• An Eagraíocht Idirnáisiúnta um Chaighdeánú. (2012).ISO 9223: Creimeadh miotail agus cóimhiotail -- Creimeadh atmaisféar - Aicmiú. ISO.
• An Chomhairle um Chóid Idirnáisiúnta. (2021).Cód Cónaithe Idirnáisiúnta (IRC). ICC.
• Kopp, G. A., Fearchar, S., & Morrison, M. (2012). Ualaí gaoithe ar phainéil gréine ar an díon.Journal of Wind Engineering and Industrial Aerodynamics, 111, 100–111.
